原理及技術參數
主要設備一覽表
表格可左右拖動查看
| 序號 | 產品名稱 | 規格 | 數量 | 品牌備注 |
|---|---|---|---|---|
| 1 | 截污掛籃沉淀裝置 | 材質： PE+304不銹鋼 DN300 | 1臺 | 京實海綿 |
| 2 | 棄流裝置 | 材質： 不銹鋼/PE DN300 | 1臺 | |
| 3 | 一體化處理設備間 | 處理量為20m3 /h | 1臺 | |
| 4 | PP模塊蓄水池（ 可組合） | 模塊800mm (長） X800mm ( 寬） X500mm(高) | m3 | (根據圖紙要求） |
| 5 | PP模塊清水池（ 可組合） | 模塊800mm (長） X800mm ( 寬） X500mm(高) | m3 | (根據圖紙要求） |
| 6 | 潛污泵50JYWQ15-15-1.5 | Q=15m3/h, H=15m, N=1.5KW, (暫定） | 2臺 | 一用一備 |
| 7 | 提升泵65JYWQ25-15-2.2 | Q=25m3/h, H=15m, N=2.2KW, (暫定） | 2臺 | 一用一備 |
| 8 | 綠化澆灌回用泵SP12-60-3 | Q=12m3/h, H=60m, N=3KW, (暫定） | 2臺 | 一用一備 |
| 9 | 雨水智能控制柜 | 戶內型/戶外型 | 1臺 | |
| 10 | 進出水井（甲方） | 0630*300 | 3座 | |
| 11 | 磚砌閥門井（甲方） | 1600X800X1000(H) | 1座 | |
| 12 | 反沖洗系統 | PE配套定制 | 1套 |

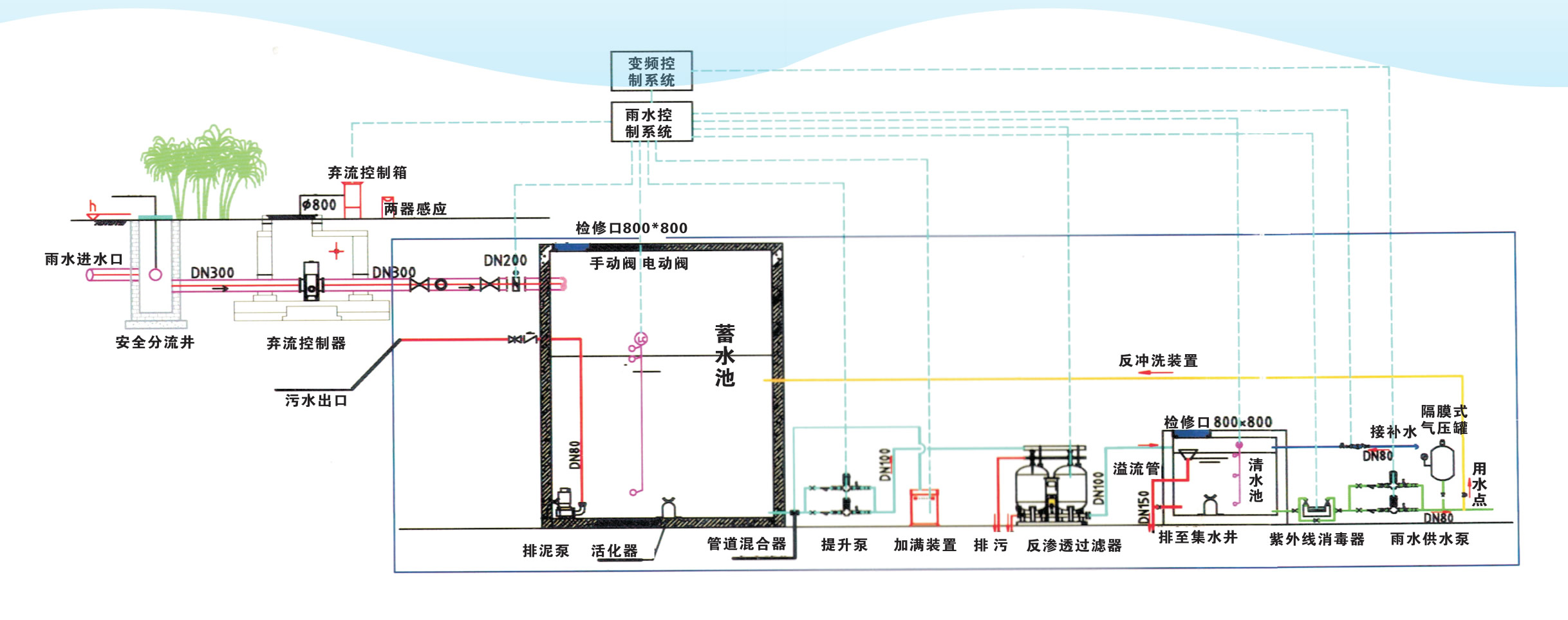

雨水回用工藝圖
原理及技術參數
主要設備一覽表
表格可左右拖動查看
| 序號 | 產品名稱 | 規格 | 數量 | 品牌備注 |
|---|---|---|---|---|
| 1 | 截污掛籃沉淀裝置 | 材質： PE+304不銹鋼 DN300 | 1臺 | 京實海綿 |
| 2 | 棄流裝置 | 材質： 不銹鋼/PE DN300 | 1臺 | |
| 3 | 手動閥/電動閥 | DN300-1. 6MPA | 1套 | |
| 4 | 反滲透過濾罐 | 處理量為20m3/h | 1臺 | |
| 5 | 加氯消毒裝置 | V=300L | 1臺 | |
| 6 | 絮凝加藥裝置 | V=300L | 1臺 | |
| 7 | 管道混合器 | UPVC材質 | 1套 | |
| 8 | 蓄水池排泥泵65JYWQ25-15- | Q=25m3 / h, H=15m, N=2.2KW, (暫 定） | 1臺 | — 用 |
| 9 | 雨水提升泵CDL16-3 | Q=16m3 / h, H=35m, N=3KW, (暫 定） | 2臺 | 一用一備 |
| 10 | 綠化澆灌供水變頻泵組 CDL1 | Q=12m3 / h, H=50m, N=3KW, (暫 定） | 2臺 | 一用一備 |
| 11 | 雨水智能控制柜 | 戶內型/戶外型 | 1臺 | |
| 12 | 磚砌閥門井（ 甲方） | 1600X800X1000 (H) | 1座 | |
| 13 | 反沖洗系統 | PE配套定制 | 1套 | |
| 14 | 紫外消毒器 | WTDS-250 N=220V | 1套 |

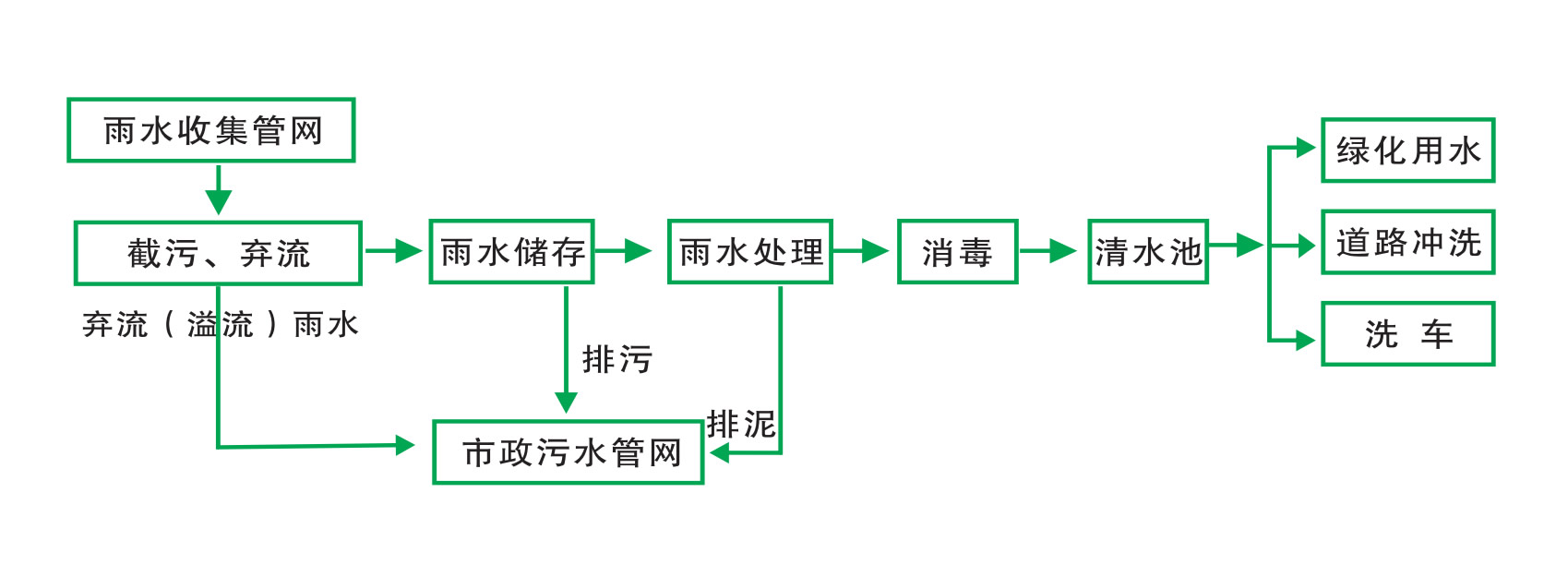

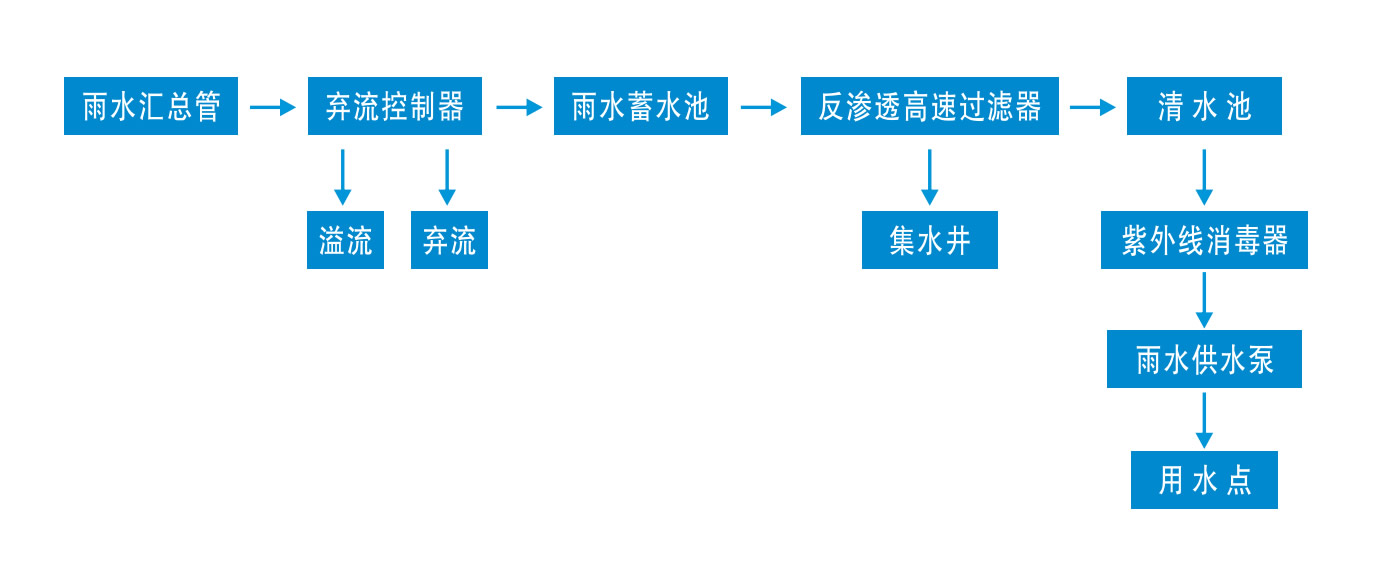

凈化流程

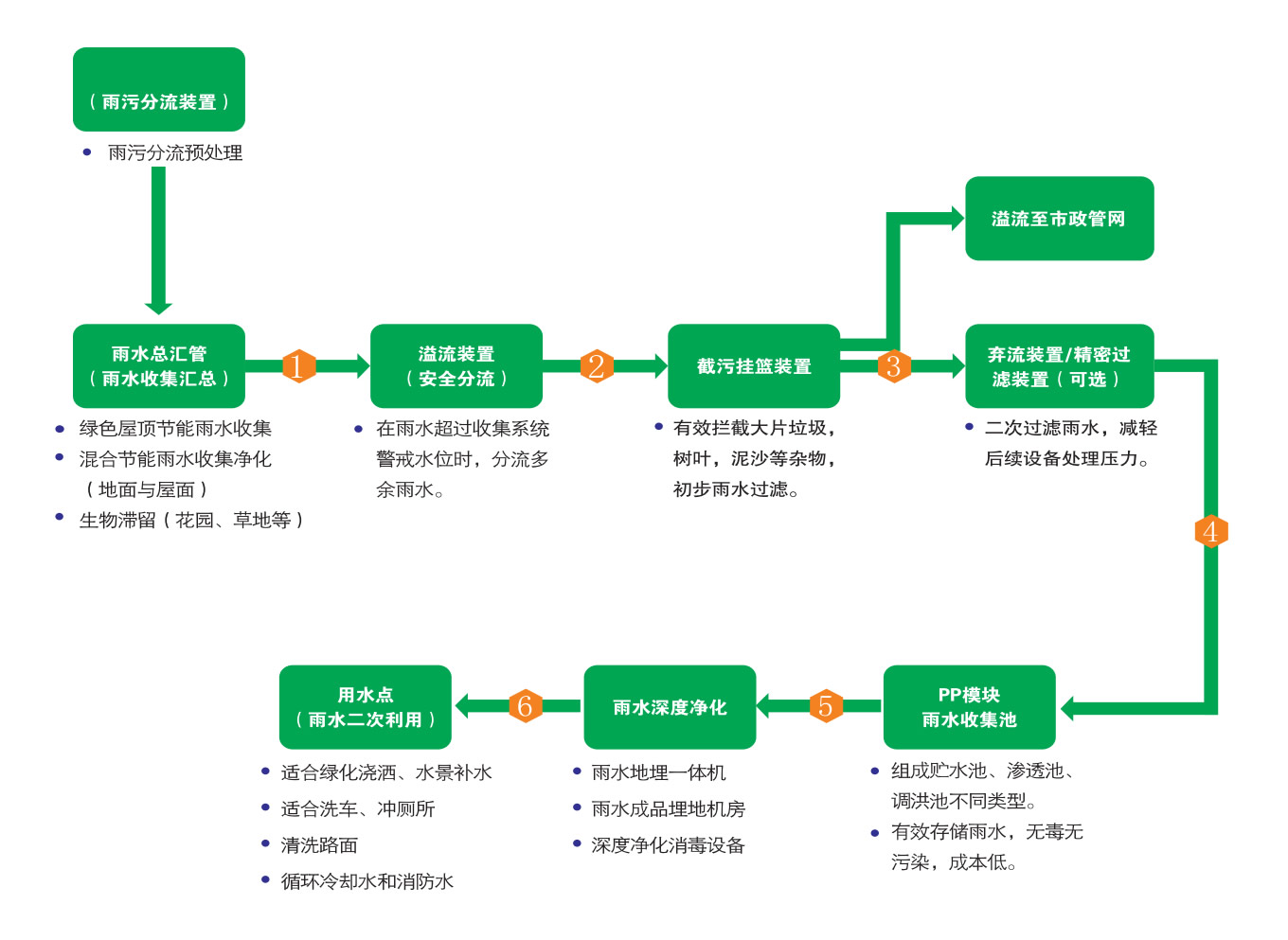

智能雨水收集及利用系統全流程
安裝流程圖
-
01測量放線
-
02基坑開挖
-
03底板澆筑
-
04安裝反沖洗
-
05模塊拼裝
-
06土工布全覆蓋
-
07土方回填
-
08雨水回用
雨水收集 · 應用場景
雨水收集主要作用在于環節城市內澇，節約水資源，如果做雨水滲透還可以補充地下水
城市
作用于學校，醫院，酒店雨水收集；
住宅
住宅區，老舊小區改造，新建道路兩旁雨水收集；
園區
工業園區，商業綜合體，體育場館雨水收集；
交通
高速公路服務區， 高鐵站，地鐵站雨水收集；
公共
市民中心，公共建筑，大型物流園等地方；
可以綠化灌溉，沖洗馬路，經過過濾的水還可以洗車等等。
